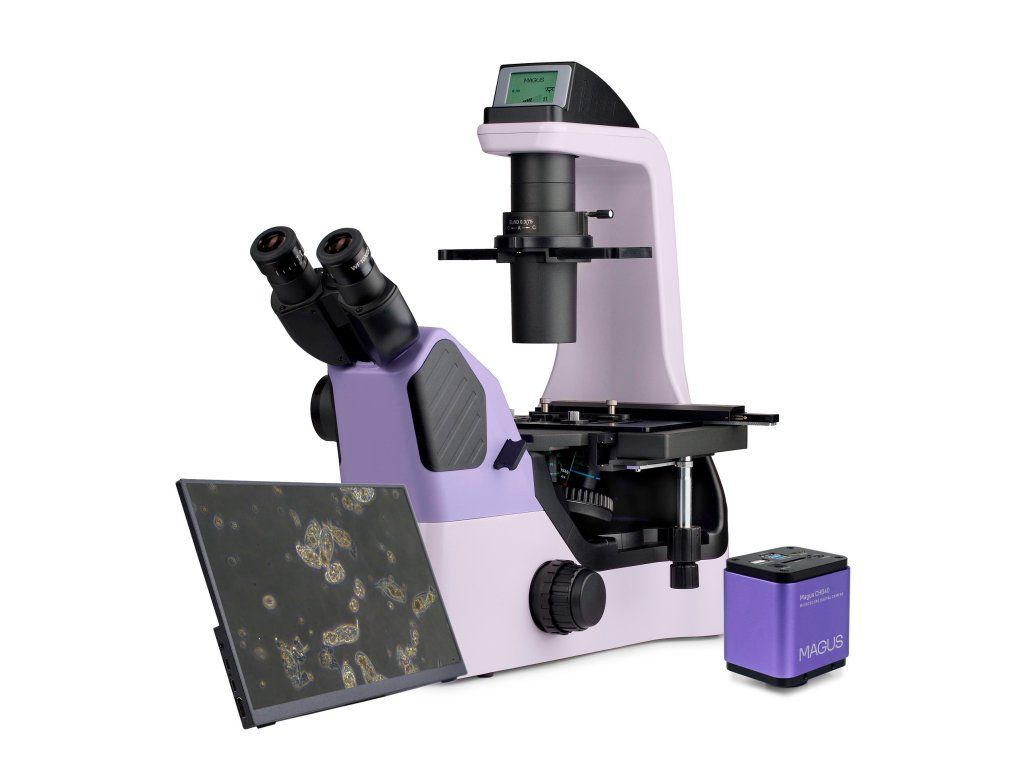

Biologický inverzní digitální mikroskop MAGUS Bio VD360 LCD

Detailní popis produktu

Mikroskop pro výzkumné účely. Mikroskop je určen ke studiu kapalných precipitátů, buněčných kolonií, živých buněk, tkáňových kultur a dalších obarvených i neobarvených preparátů v laboratorním skle. Obrácená (inverzní) konstrukce mikroskopu umožňuje použití Petriho misek, vícejamkových destiček, lahviček, kuličkových lahviček a baněk o průměru až 75 mm a tloušťce dna 1,2 mm. Pro práci s tímto laboratorním skleněným nádobím používá mikroskop speciální objektivy. Po odstranění kondenzoru je možné pozorovat buněčné kultury v Petriho miskách nebo ve válcových baňkách o průměru až 187 mm. Mikroskop je vybaven 8 Mpx fotoaparátem a třemi video rozhraními: HDMI, USB 3.0 a Wi-Fi. Lze jej připojit současně k několika zařízením: monitoru, notebooku a stolnímu počítači. Fotoaparát se připevňuje k mikroskopu pomocí adaptéru 0,5x nebo 1x, který je součástí mikroskopu. Adaptér se volí podle úkolů, které mají být řešeny. Adaptér 0,5x rozšiřuje zorné pole, zatímco adaptér 1x přenáší obraz "tak, jak je", přičemž ořezává okraje, ale každý detail se na snímači jeví větší. Software rozšiřuje systém o funkce pro analýzu a dokumentaci. Monitor digitálního mikroskopu má rozlišení 4K. Pozorování se provádí v procházejícím světle pomocí techniky světlého pole, fázového kontrastu a reliéfního kontrastu. Volitelné komponenty umožní použití mikroskopických technik Hoffmanova modulačního kontrastu. Mikroskop se používá pro výzkum v medicíně, farmakologii, biologii a virologii.

Digitální fotoaparát

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven snímačem 8 MP a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je rozlišení obrazu Full HD (1920x1080 pixelů). Fotoaparát disponuje rozhraním HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Připojení k počítači probíhá prostřednictvím Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Připojuje se k fotoaparátu namontovanému na mikroskopu a zobrazuje obraz v reálném čase. Je kompatibilní s fotoaparáty MAGUS HDMI pracujícími v rozlišení 4K. Úhlopříčka displeje je 13,3 palce. Snímač IPS poskytuje jasný obraz s velkými pozorovacími úhly: pokud se na monitor díváte pod úhlem, nedochází ke zkreslení barev. Displej lze umístit na skládací stojan na stole nebo jej přímo připevnit ke kameře podle toho, co je pro uživatele pohodlnější.

Hlavice mikroskopu

Binokulární hlavice s optikou s korekcí na nekonečno. Digitální fotoaparát je namontován v bočním portu fotoaparátu na hlavě mikroskopu. Dělící poměr světla je 100/0 nebo 0/100. Slot se zátkou je určen k instalaci posuvníku reliéfního kontrastu.

Revolverový nosič objektivů

Kódovaný, pro 5 objektivů. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení.

Objektivy

Rovinné achromatické objektivy s korekcí na nekonečno s prodlouženou pracovní vzdáleností byly korigovány pro misky s tloušťkou dna 1,2 mm. Parfokální vzdálenost je 60 mm. Objektivy 4x se používají pro techniku mikroskopie světlého pole. Objektivy 10x, 20x a 40x jsou fázové objektivy, které se od objektivů 4x liší tím, že mají fázový kroužek v rovině výstupní pupily objektivu. Tyto objektivy jsou určeny pro pozorování s fázovým kontrastem, ale jsou vhodné i pro techniku ve světlém poli a techniku s reliéfním kontrastem.

Udržování příjemné úrovně jasu při přepínání zvětšení

Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Při přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením dochází k únavě očí, protože jas obrazu v okulárech se náhle zvýší. Mikroskop MAGUS Bio VD360, který je vybaven inteligentním ovládáním jasu, tento problém řeší. Mikroskop si pamatuje jas pro každý objektiv, který uživatel zvolil, a automaticky jej nastaví při otáčení revolverového nosiče objektivů. Inteligentní ovládání zkracuje dobu potřebnou k nastavení jasu. Mikroskop MAGUS Bio VD360 LCD zvyšuje uživatelský komfort a šetří čas i v případě, že práce vyžaduje časté změny zvětšení.

Mechanismus zaostřování

Mikroskop je vybaven nízko umístěnými koaxiálními knoflíky pro hrubé a jemné zaostřování. Výzkumník si může položit ruce na stůl a zaujmout pohodlnou pozici před mikroskopem. Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

Pracovní stolek je pevný. Na stolku je nainstalován speciální mechanismus, který posouvá laboratorní sklo ve dvou na sebe kolmých směrech. Plynulý a jemný pohyb objektu zvyšuje přesnost studie – žádná část preparátu nebude přehlédnuta. Dlouhá ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala. Sada mikroskopu obsahuje univerzální držák laboratorního nádobí.

Kondenzor

Kondenzor má NA 0,3 a pracovní vzdálenost 75 mm. Ve slotu kondenzoru je instalován posuvník fázového kontrastu nebo posuvník reliéfního kontrastu se sektorovou clonou. Posuvník fázového kontrastu je destička se třemi otvory. Jeden otvor má fázovou vložku pro objektivy 10x, 20x a 40x, zatímco další dva slouží k pozorování ve světlém poli. Prstencová clona posuvníku se zarovnává s fázovým kroužkem objektivu pomocí centrovacího dalekohledu. Posuvník reliéfního kontrastu se sektorovou clonou je také destička se třemi otvory. Mikroskopie reliéfního kontrastu se aktivuje zavedením sektorové clony do optické dráhy a nastavením posuvníku ve slotu hlavy mikroskopu do polohy odpovídající použitému objektivu. Zelený filtr (ND6) umístěný do slotu se sektorovou clonou odstraňuje barevný haló efekt na okrajích pozorovaných struktur. Volné otvory posuvníku jsou určeny pro pozorování ve světlém poli: jeden pro objektiv 4x a druhý pro objektivy 10x, 20x a 40x.

Zdroj světla

3W LED dioda poskytuje jasné osvětlení preparátů, které je dostatečné pro všechny dostupné techniky a objektivy mikroskopu. Barevná teplota se při nastavení jasu nemění. Životnost LED diod je 50 000 hodin.

Stavový LCD displej

LCD displej na základně mikroskopu zobrazuje zvětšení objektivu, jas světelného zdroje a provozní režim ("sleep" – spánkový režim, "eco" – úsporný režim). Pomocí displeje a jediného knoflíku může uživatel nastavit jas, uzamknout nastavení jasu, nastavit spánkový režim a časovač automatického vypnutí.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu. Mikroskop MAGUS Bio VD360 LCD poskytuje uživatelský komfort při práci. Hlavice mikroskopu je umístěna v ergonomickém úhlu, takže se vaše záda a krk neunaví. Díky nízkému a kompaktnímu pracovnímu stolku se uživateli pohodlně manipuluje se vzorkem a pracuje s laboratorním sklem. Díky dlouhé rukojeti pohybového mechanismu nemusíte kvůli ovládání mikroskopu zvedat ruku ze stolu ani měnit svou pohodlnou polohu. Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nemusí namáhat ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop. Přídavné objektivy bez fázových kroužků zajišťují optimální kvalitu obrazu při práci ve světlém poli. Okuláry rozšiřují rozsah zvětšení mikroskopu. Přídavné okuláry vám pomohou plně využít potenciál častěji používaného objektivu. Zařízení s fázovým kontrastem s polorovinnými apochromatickými objektivy je vhodné pro základní i aplikovaný výzkum. Polorovinné apochromatické objektivy poskytují vysoký stupeň korekce aberací a vytvářejí jasné, světlé a kontrastní obrazy. Hoffmanův modulační kontrast umožňuje vizualizovat jemné detaily živých preparátů s vysokým kontrastem a bez haló efektu, což umožňuje studium dynamických procesů v reálném čase. K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem fotoaparátu. Držáky misek a vložky pracovního stolku slouží k pohodlné instalaci kultivačních lahví různých typů a velikostí na mikroskop.

Alternativní modely

Mikroskop MAGUS Bio VD360 LCD je alternativou k následujícím modelům: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Vlastnosti mikroskopu:

• Výzkum obarvených a neobarvených vzorků v laboratorním skleněném nádobí: Petriho misky, baňky, destičky, práce s laboratorním sklem do výšky 187 mm
• Mikroskopické techniky – kontrast ve světlém poli, fázový kontrast a reliéfní kontrast; s volitelným příslušenstvím – Hoffmanův modulační kontrast.
• Kódovaný revolverový nosič objektivů: jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném objektivu
• Binokulární hlava s bočním tubusem pro digitální fotoaparát; dělení paprsku 100/0 nebo 0/100
• Osvětlovací soustava pro pozorování v procházejícím světle – energeticky úsporná 3 W LED dioda s životností až 50,000 hodin
• Kondenzor se slotem pro instalaci posuvníků; součástí je posuvník fázového kontrastu, fázové kroužky jsou vystředěny
• Inteligentní systém ovládání osvětlení: automatická volba jasu, aretace polohy nastavení stmívání, časovač automatického vypnutí, LCD obrazovka provozního stavu
• Pracovní stolek s pohybem skleněného nádobí podél os X a Y, součástí je univerzální držák nádobí, dlouhá ovládací rukojeť stolku zajišťuje uživatelský komfort při práci

Funkce fotoaparátu:

• Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0
• Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
• 30 snímků za sekundu s libovolným výstupním rozhraním videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb vzorku bez trhání nebo zpoždění
• Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky
• Software s funkcemi fotografování, záznam videa, střihu, zobrazení na externím monitoru a lineárního a úhlového měření

Funkce monitoru:

• Rozlišení 4K poskytuje vysoce detailní, jasný a realistický obraz
• Snímač IPS poskytuje jasný a sytý obraz s širokými vertikálními a horizontálními pozorovacími úhly
• Lze připevnit na fotoaparát nebo na stůl podle přání uživatele

Obsah sady:

• Digitální fotoaparát MAGUS CHD40 (digitální fotoaparát, kabel HDMI (1,5 m), kabel USB 3.0 (2 m), myš USB, paměťová karta SD 32 GB, napájecí adaptér 12 V/1 A (Euro), paměťové zařízení s ovladači a softwarem, návod k použití a záruční list)
• LCD monitor MAGUS MCD40
• Stojan s vestavěným napájecím zdrojem, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
• Kondenzor se slotem pro posuvník
• Binokulární hlavice mikroskopu s bočním portem pro fotoaparát
• Rovinný achromatický objektiv Plan 4x/0,10 ∞/1,2 WD 30 mm, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 10x/0,25 fáze ∞/1,2 WD 10,2 mm, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 20x/0,40 fáze ∞/1,2 WD 12 mm, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv Plan 40x/0,60 fáze ∞/1,2 WD 2,2 mm, parfokální vzdálenost: 60 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice (2 ks)
• Centrovací dalekohled pro fázový kontrast
• Posuvník fázového kontrastu s centrovatelnými fázovými prstenci
• Zařízení pro reliéfní kontrast
• Zelený filtr
• Univerzální držák laboratorního nádobí
• Adaptér typu C-mount 0,5x
• Adaptér typu C-mount 1x
• Napájecí kabel mikroskopu
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• Rovinný achromatický objektiv s korekcí na nekonečno Plan 10x/0,25 ∞/1,2 WD 10,2 mm, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv s korekcí na nekonečno Plan 20x/0,40 ∞/1,2 WD 4 mm, parfokální vzdálenost: 60 mm
• Rovinný achromatický objektiv s korekcí na nekonečno Plan 40x/0,60 ∞/1,2 WD 2,2 mm, parfokální vzdálenost: 60 mm
• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár se středovým ukazovátkem
• 10x/22 mm okulár s optickou mřížkou
• 12,5x/16 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Zařízení pro fázový kontrast: posuvníky fázového kontrastu, sada polorovinných apochromatických fázových objektivů
• Zařízení pro Hoffmanův modulační kontrast se sadou objektivů
• Skleněná deska pracovního stolku
• Kovová podložka pro práci s kultivační lahví
• Sada držáků laboratorního nádobí
• Kalibrační sklíčko
• Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
